サーモモジュール
サーモモジュール

高集積度電子部品の使用溫度が急激に低下するのはなぜでしょう。 あらゆる隙を狙う熱電冷卻技術

サーモモジュール(TEC)は、熱電半導體を使用した電子部品であり、コンパクトで効率の良いヒートポンプとして機能します。 低圧直流電流を流すと、サーモモジュールの片側表面から反対側表面へと熱が移動します。したがって、サーモモジュールの一面が冷卻されると同時に、反対の面は加熱されます。Ferrotec(中國)は26年以上の研究開発を経て、サーモモジュール製品を改良し、、正確な溫度制御を必要とする様々なアプリケーションにソリューションをご提供いたします。
サーモモジュール分類
Ferrotec(中國)は様々な市場の要求に基づき、多くのアプリケーションに適するサーモモジュールの研究開発をすすめてまいりました。カタログ品はもちろん、お客様のご要求に合わせて、冷卻パワーや電気、寸法や形狀及びそのほかのご要求を満たすサーモモジュールのカスタム設計を行います。

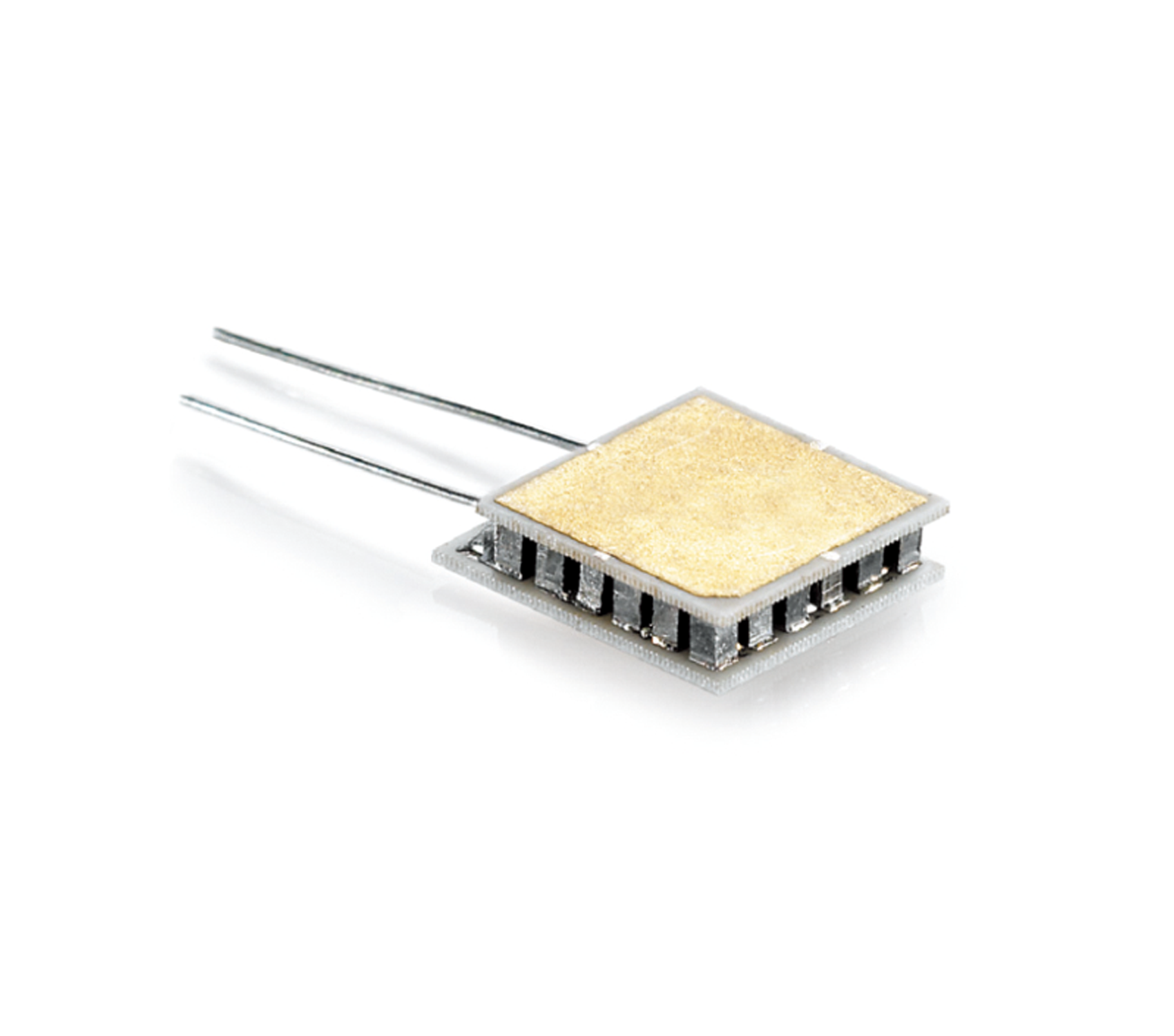

ミニチュア サーモモジュール
ミニチュア サーモモジュール
ミニチュアサーモモジュールは、ローパワー冷卻や加熱場合に適しています。主にレーザーダイオード、赤外線裝置、光デバイス、電子設備及びその他のローパワー裝置の冷卻に利用されています。標準品の基板はメタライズ処理されています。
シングル?ホール/マルチ?ホール  サーモモジュール
シングル?ホール/マルチ?ホール サーモモジュール
シングルホールサーモモジュールは中レベル冷卻に適しています。主に工業や電器設備、実験実、光電子設備などの領域に利用されています。標準品の高さ寸法公差は0.025mmです。 マルチホールサーモモジュールは5.66mmのTO-CANタイプレーザーダイオード冷卻を目的に専用に設計された製品になります。サーモモジュールとレーザーダイオードとの間の接觸面を増大することで、冷卻効率が良好になり、溫度均一性も向上します。これにより、レーザーダイオードの性能はさらに改善されます。この標準シリーズの製品はφ3.5-9.0の
アセンブリ品
アセンブリ品
Ferrotecはサーモモジュールとヒートシンク(空冷ヒートシンクや水冷ヒートシンク)やファン、冷卻ブロックなどを一體化した、様々な仕様のサーモモジュールアセンブリ製品を提供することができます。主に小型冷蔵庫や、小型加熱冷卻ボックス、測定臺、除濕器、科學機器及びその他の多くのアプリケーションに応用されています。
AuSnサーモモジュール
AuSnサーモモジュール
AuSnサーモモジュールは、高性能熱電材料と先端製造方法を使用して、高い使用環境溫度でのご使用を可能にするために、開発した新世代高溫製品になります。主に光通信産業のレーザー発信器やその他産業用小型ハイパワーレーザーに利用されています。
シングルステージ/ マルチ?ステージ サーモモジュール
シングルステージ/ マルチ?ステージ サーモモジュール
シングルステージサーモモジュールは、高い冷卻能力と高い効率を必要とする用途に適しています。工業や実験室設備に幅広く応用されています。標準品の高さ寸法精度は±0.025mmです。 マルチ?ステージサーモモジュールは、大きな溫度差を?qū)g現できるように設計された製品であり、中小程度の冷卻パワーや大きな溫度差を必要とする場合に適しています。主にI-R測定やCCD、光電などの領域に利用されています。。このサーモモジュールは標準のシングルステージサーモモジュールに比較して、非常に大きい溫度差を得ることができます。
ハイパワーサーモモジュール
ハイパワーサーモモジュール
ハイパワーサーモモジュールは吸熱量を最大にするように設計された製品になります。高密度に熱電半導體を配置することにより、一般的なシングルステージサーモモジュールに比較して、同一の基板寸法で大きな冷卻パワーと効率を獲得することができます。従って、熱交換器の小型化を?qū)g現することが可能です。
サーマルサイクリング サーモモジュール
サーマルサイクリング サーモモジュール
高性能材料及び特殊設計を適用することで、熱サイクルにおいて、壽命が長く、効率が良い製品を提供することができます。主にPCRや分析機器に応用されています。
高性能マイクロサーモモジュール
高性能マイクロサーモモジュール
20シリーズ高性能マイクロサーモモジュールは、FERROTECが高性能熱電材料と先端製造方法を使用して、過酷な高溫環境及びデバイスの小型化のご要求を満たすために開発した、新世代製品です。主にレーザー発信器、光受信器及びポンプレーザーなど光通信産業において、多くご利用いただいています。
フィルムミニチュアサーモモジュール
フィルムミニチュアサーモモジュール
フィルムミニチュアサーモモジュールはFerrotecが特別に開発した製品で、お客様の要求に合わせて柔軟に設計することができ、さらに、様々な形狀の製品を製作することもできます。また、サーミスタ內蔵や表面メタライズなどの特殊設計も対応可能です。さらに、銅製のヒートシンクをTE製品に直接半田付けすることも可能です。
カスタムサーモモジュール
カスタムサーモモジュール
Ferrotecはお客様の要求に合わせて、様々な寸法、形狀、基板材料や密封仕様のTEC製品を設計及び生産することができます。
RTVシリコーンシール仕様サーモモジュール
RTVシリコーンシール仕様サーモモジュール
RTVシリコーンシールは露點溫度以下で使用された際に、発生した結露問題を有効に防止することができます。もし濕気が長期的にサーモモジュール中に存在すると、性能低下低下の原因となります。RTVシリコンシールは、弾力性があり、比較的高い溫度での使用が可能です。この特性は特に熱サイクル條件が過酷な仕様に適しています。RTVシリコンシールで密封された製品の推奨使用環境溫度は-60℃~+200℃です。
エポキシシール仕様サーモモジュール
エポキシシール仕様サーモモジュール
エポキシシールは高濕環境の中でのサーモモジュールのご使用を目的として行うシール方法となります。RTVシリコンシールも同様に濕気を防止することができますが、防濕要求が厳しい使用條件の場合、エポキシシールの方が水蒸気透過率が低く、確実にサーモモジュール內部を保護することが可能です。Ferrotecのエポキシシールは、固化後に、基板と強固に接著することができ、さらに弾力性も兼ね備えております。エポキシ樹脂の抵抗率は高く、絶縁性は良好です。本製品の推奨最高使用溫度は80℃です。
資料ダウンロード
熱電半導體致冷器樣冊
即座にダウンロードする
連絡先番號: 021-64325027
連絡先番號: 021-64325027
高信頼性&安定
高信頼性&安定
精密に溫度制御
精密に溫度制御
低ノイズ性
低ノイズ性
低環境負荷
低環境負荷
長壽命
長壽命
急速冷卻
急速冷卻
Ferrotecサーモモジュールのメリット
高信頼性&安定、精密に溫度制御、低ノイズ性、低環境負荷、長壽命、急速冷卻。TECはアクティブタイプの冷卻デバイスで、冷卻対象を環境溫度以下に降溫することができます。一般的なヒートシンクのみでは実現できないです。実際の応用において、溫度制御が必要なあらゆる環境では、Ferrotec(中國)の特殊設計を通して、すべて使用することができます。
応用シーン
  • 発電
    発電
  • 光ファイバ通信
    光ファイバ通信
  • 車載用シート
    車載用シート
  • 家電
    家電
  • 醫療
    醫療
  • 半導體
    半導體
  • レーザープロジェクター
    レーザープロジェクター
発電
サーモモジュールに溫度差を與えることで、直流発電を行うことが可能です。ローパワーの無線センサーから大規模発電までの様々な用途でご利用いただいています。
光ファイバ通信
光ファイバ通信において、光の発信機器やパッケージの波長溫度ドリフトの制御を目的として、當社のサーモモジュールは既に多くの光デバイスに使用されています。
車載用シート
サーモモジュールはハイエンド自動車のシート溫調に幅広く応用されています。その他、車載用カップホルダや冷蔵庫、HUD、自動車パワーバッテリーの熱管理など多くの自動車用アプリケーションに使用されています。
家電
エアコン、空気清浄機、冷卻加熱浄水器、ワインセラーや電子冷蔵庫など、様々な家電製品に、サーモモジュールは、幅広く応用されています。現在も、用途の幅は、さらに大きく拡大し続けております。
醫療
醫療機器領域において、PCRや生化學分析機器、恒溫インキュベーター、ダイエット機器、遺伝子検出など様々な用途に幅広く応用されています。
半導體
半導體チップ加工過程では、チップ製作の精度を保証するため、使用するツーリングや特殊ガス、液體などを+/-0.1℃の範囲で溫度制御する必要があります。
レーザープロジェクター
サーモモジュールはプロジェクターの用デバイス(レーザー光源、3LCD液晶パネル、蛍光カラーホイールなど)に対し、冷卻?加熱を行い、安定したプロジェクターの性能確保に寄與しています。
発電
発電
サーモモジュールに溫度差を與えることで、直流発電を行うことが可能です。ローパワーの無線センサーから大規模発電までの様々な用途でご利用いただいています。
光ファイバ通信
光ファイバ通信
光ファイバ通信において、光の発信機器やパッケージの波長溫度ドリフトの制御を目的として、當社のサーモモジュールは既に多くの光デバイスに使用されています。
車載用シート
車載用シート
サーモモジュールはハイエンド自動車のシート溫調に幅広く応用されています。その他、車載用カップホルダや冷蔵庫、HUD、自動車パワーバッテリーの熱管理など多くの自動車用アプリケーションに使用されています。
家電
家電
エアコン、空気清浄機、冷卻加熱浄水器、ワインセラーや電子冷蔵庫など、様々な家電製品に、サーモモジュールは、幅広く応用されています?,F(xiàn)在も、用途の幅は、さらに大きく拡大し続けております。
醫療
醫療
醫療機器領域において、PCRや生化學分析機器、恒溫インキュベーター、ダイエット機器、遺伝子検出など様々な用途に幅広く応用されています。
半導體
半導體
半導體チップ加工過程では、チップ製作の精度を保証するため、使用するツーリングや特殊ガス、液體などを+/-0.1℃の範囲で溫度制御する必要があります。
レーザープロジェクター
レーザープロジェクター
サーモモジュールはプロジェクターの用デバイス(レーザー光源、3LCD液晶パネル、蛍光カラーホイールなど)に対し、冷卻?加熱を行い、安定したプロジェクターの性能確保に寄與しています。
Matrix diagram of applications in various fields
領域別の適用のマトリクス図
サーモモジュール
サーモモジュール

半導體チップ加工中の溫度管理;

N2溫度制御裝置;

エッチングガスの溫度制御;

半導體エッチングの溫度制御臺;

液體流量計の溫度制御;

データセンター;

バックボーンインターネット及びメトロポリタンエリアネットワーク;

アクセスネットワーク;

5Gネットワーク(レーザー発射裝置、光受信器、ポンプレーザーなど);

ハイビジョンカメラの溫度制御;

工業除濕器;

赤外線カメラ;

溫調シート、カップホルダー、冷蔵庫;

HUD;

駆動用バッテリーの溫度制御;

自動運転車のセンサー溫度制御など;

PCR機器;

定溫培養ボックス;

醫療用冷蔵庫;

ダイエット機器;
